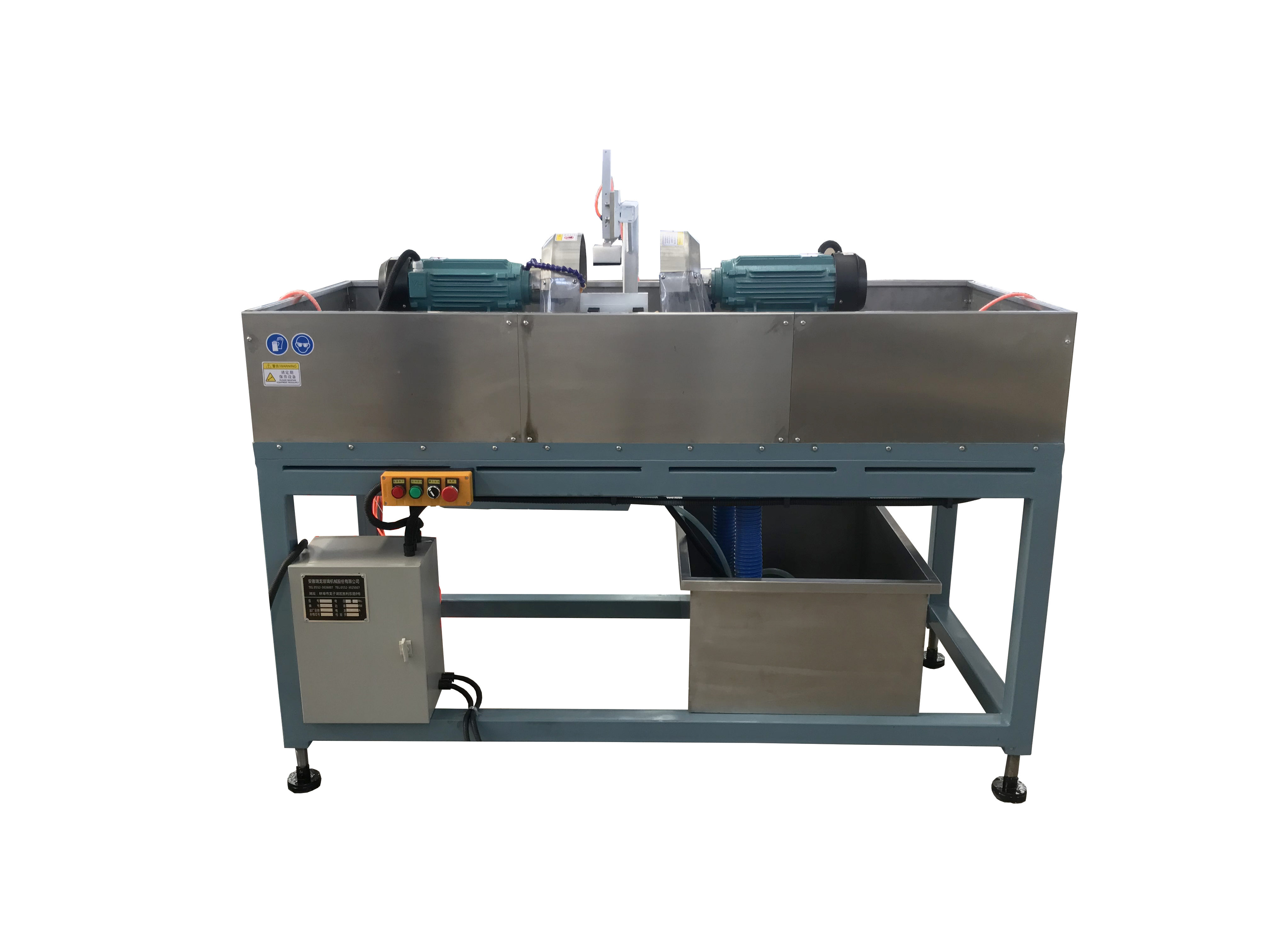

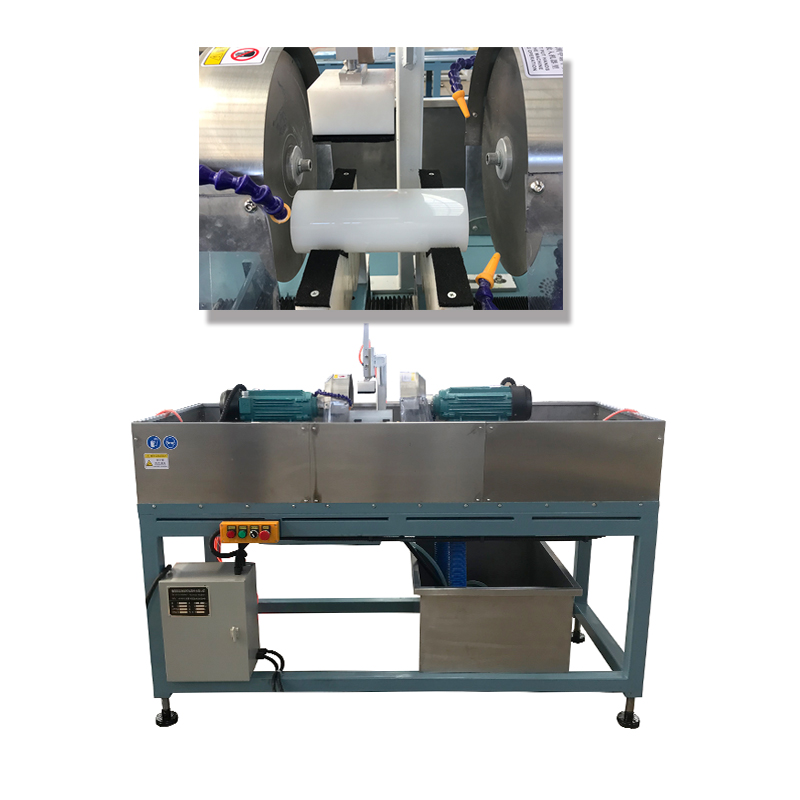

產品說明：

此設備可以對各系列玻璃管磨端口校準垂直度操作。此設備無PLC控制，半自動化操作。

配置說明：

導軌：方導軌--------------------臺灣上銀

電機：磨頭電機----------------安徽永華

水泵：潛水泵--------------------循環水路

整機框架：方管自焊接-----------國標

V形塊托架：電鍍加工--------高度可微調

氣缸：壓緊氣缸------------------亞德客

鈑金罩殼：不銹鋼+噴漆/噴塑

磨輪：電鍍金剛砂片（隨機附送兩片）

限位開關：索能

機器參數：

1機器尺寸1900*900*1100mm（預估）

? 2工作面高度 950mm（高度可調整）

3外徑在50---120mm，長度在80---300mm的乳白色玻璃管

工作方式：

人工上料------人工校準兩端管口的同軸度-------氣缸下壓固定管身到合適的工位-------腳踏開關控制磨頭電機在氣缸的作用下前進（前進距離通過調整氣缸行程控制，首次磨削需嘗試校準）-------磨削結束磨頭退回到初始位置-----停止作業-------氣缸抬升---------人工取料。

注意：

1、由于石英管原料多為人工拉制或吹制，因此管體本身會有彎曲，設備無法自動識別，因此客戶在選擇原料時應當慎重，該誤差不可計入設備加工精度的參考范圍內，但該彎曲對裝夾有影響，對垂直度無明顯影響；

2、該設備在驗收階段應參照需方提供的驗收標準，采用角尺進行測量垂直度，磨削后的精度控制在1mm內（包括1mm），如采購方提供特殊的檢測儀器，需在設備動工前告知我司，否則視為無效。

?

?
